MÁY CẮT ĐỐT ĐIỆN CAO TẦN ĐƠN CỰC - LƯỠNG CỰC MEGADYNE™ MEGA POWER™
Liên hệ
MÁY CẮT ĐỐT ĐIỆN CAO TẦN ĐƠN CỰC - LƯỠNG CỰC
HSX: Johnson & Johnson
TÍNH NĂNG VÀ THÔNG SỐ KỸ THUẬT:

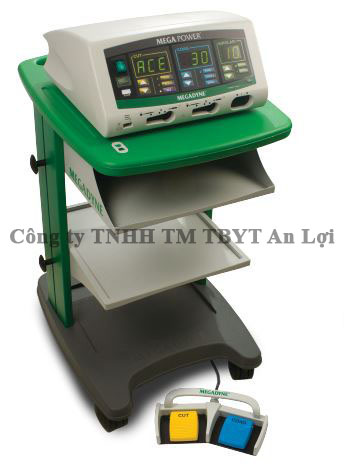

1. Máy phát phẫu thuật điện đơn cực & lưỡng cực – MEGA POWER™
Là loại máy phẫu thuật điện cao tần 400,000 Hz với mục đích tạo ra dòng điện tần số vô tuyến (RF) để cắt và hàn mạch các mô đích thông qua các đầu đốt điện trong kĩ thuật mổ hở và mổ nội soi:
- Máy phát MEGA POWER™ thiết kế trực quan và thân thiện với người sử dụng, Cài đặt và điều khiển đơn giản và nhanh chóng.
- Màn hình lớn, hiển thị chữ và số, rõ ràng, dễ đọc, từ khoảng cách xa vẫn có thể nhìn thấy.
- Máy có tính năng nhớ (Recall) giúp phẫu thuật viên có thể quay lại chế độ đã được cài đặt ở phẫu thuật gần nhất trước đó
- Điều chỉnh cường độ dòng điện nhanh và chính xác chỉ cần nhấn các nút mũi tên lên xuống
- Đèn báo điện cực trở về rất dễ nhìn thấy
- Mặt trước có 2 chỗ cắm đầu đốt đơn cực và 1 chỗ cắm đầu đốt lưỡng cực. Mỗi chỗ cắm đầu đốt đơn cực có thể kết nối với dây cắm kiểu 3 chấu hoặc dây cắm kiểu đầu điện thoại). Phía dưới của chỗ cắm đầu đốt đơn cực cũng có Bộ phận đo lường dòng điện lưỡng cực sẽ tự động xuất hiện khi dòng điện lưỡng cực được sử dụng: đèn sẽ giảm dần khi dòng điện qua mô giảm, lúc đó trở kháng giữa 2 đầu dụng cụ lưỡng cực tăng dần.
- Trên mặt trước cũng biểu tượng chữ F
thể hiện đầu ra của máy phát đã được chú ý cách đất và biểu tượng:
thể hiện loại thiết bị CF có khử rung tim.
- Mặt sau của máy cũng có 2 chỗ cắm kết nối với bàn đạp chân đơn cực và 1 chỗ cắm kết nối với bàn đạp chân lưỡng cực. Chúng đều thẳng hàng với 3 chỗ cắm ở mặt trước.
- Mặt sau cũng có nút điều chỉnh âm thanh cho âm thanh Cắt và Làm đông mô có thể tăng bằng cách vặn núm theo chiều kim đồng hồ, và giảm bằng cách vặn núm theo hướng ngược chiều kim đồng hồ.
- Máy được thiết kế có thể đặt trên trên xe đẩy.
- Máy phẫu thuật điện Megadyne khuyến cáo nên sử dụng Tấm lót điện cực thu hồi Mega Soft với Máy phát Megapower và Đầu đốt E-Z Clean cũng như các phụ kiện.
- Thiết bị đã được định mức cho công suất gián đoạn tại đầu ra tối đa 10 giây bật và 30 giây tắt, theo IEC 60601-2-2.
- Kích thước máy (Rộng X sâu X cao): 40,5cm X 40,5cm X 20cm
- Trọng lượng: 8.65 kg
- Máy có 3 chế độ cắt (CUT), chế độ đông mô (COAG) và chế độ lưỡng cực (BIPOLAR), cửa sổ hiển thị mức năng lượng của các chế độ này lớn và rõ ràng.
- Máy có 8 mốt đa dạng, được điều chỉnh bằng các nút mũi tên lên xuống, thể hiện rõ ràng trên máy giúp dễ dàng cài đặt các mốt muốn chọn
Chế độ cắt:
- Được hiển thị bằng màu vàng, có phép điều chỉnh mức năng lượng từ 1W đến 300W
- Có 3 mốt của chế độ cắt: ACE, PURE, BLEND
- Mốt cắt ACE: mốt ACE cho hiệu quả cắt nâng cao, với công suất 150W, kiểm soát tự động cường độ đầu ra của máy phát để cung cấp hiệu quả cắt không đổi. Mốt này được cài đặt trước và không điều chỉnh thủ công được. Chế độ này đem lại hiệu quả cắt ‘’như một lưỡi dao” với độ lan tỏa nhiệt sang 2 bên tối thiểu.
- Mốt cắt PURE: cung cấp hiệu quả cắt tiêu chuẩn với đường cắt chính xác và ít lan tỏa nhiệt sang 2 bên, cho tác động cầm máu ít. Công suất lớn nhất được cho phép 300W
- Mốt cắt BLEND (mốt cắt hỗn hợp): công suất lớn nhất được cho phép là 200W; cung cấp tác động cắt và cầm máu cao hơn 2 mốt trên.
Chế độ đông mô:
- Được hiển thị bằng màu xanh dương, cho phép điều chỉnh mức năng lượng từ 1W đến 120W
- Có 3 mốt của chế độ đông mô: COAG 1, COAG 2, SPRAY
- Đông mô 1 (COAG 1): là mốt được mặc định khi máy hoạt động; cho phép cầm máu tại mô tiếp xúc với đầu đốt
- Đông mô 2 (COAG 2): năng lượng được điều chỉnh lên từ từ hơn, tác dụng đông mô và làm khô nhẹ hơn
- Đông mô phun (SPRAY COAG): đốt bằng tia điện, cầm máu diện rộng hơn với ít tổn thương mô sâu; mốt này cho hiệu quả cắt kém hơn nhưng cho hiệu quả đông mô trên diện rộng ở lớp nông. Điều này cho phép cầm máu trên vùng rộng hơn với độ sâu của mô bị tổn thương ít hơn khi so sánh với chế độ làm đông
Chế độ lưỡng cực:
- Được hiển thị màu xanh lá cây, cho phép điều chỉnh mức năng lượng từ 1W đến 80W.
- Dòng điện đi giữa 2 đầu dụng cụ và làm khô mô.
- Được tích hợp thêm bộ phận đo dòng điện lưỡng cực thuận tiện thể hiện qua thanh đồ thị nhìn thấy được và âm thanh để cung cấp một chỉ dẫn về lượng dòng điện giữa các đầu của dụng cụ lưỡng cực.
- Có 2 mốt: Micro, Macro
- Đốt điện Lưỡng cực Micro: cung cấp cường độ ổn đinh cho 1 hiệu quả đốt điện lưỡng cực chính xác và có kiểm soát, được thiết kế cho tất cả các ứng dụng đốt điện lưỡng cực tiêu chuẩn.
- Đốt điện Lưỡng cực Macro: cung cấp 1 cường độ khởi đầu nhanh,và năng lượng điện áp đầu ra cao hơn so với đốt điện lưỡng cực macro.
Tần số âm thanh:
Mốt ACE Cut, PURE Cut và Blend Cut |
840 Hz ± 10% |
Mốt Coag 1, Coag 2, và Spray Coag |
520 Hz ± 10% |
Mốt đốt điện Lưỡng cực Micro và Lưỡng cực Macro |
480 Hz ± 10% |
Tính năng kiểm soát độ tiếp xúc - Contact Quality Monitor (CQM):
- Chức năng được tạo ra nhằn tăng cường tính an toàn cho Bệnh Nhân
- Một hệ thống theo dõi một cách chủ động trở kháng mô giữa cơ thể bệnh nhân và tấm lót điện cực thu hồi; máy phát sẽ cảm nhận được lượng kháng trở khi dòng điện đi qua tấm lót điện cực thu hồi và ngắt điện nếu chất lượng tiếp xúc không đảm bảo.
Mega Power thích hợp để sử dụng trong tất cả các cơ sở trừ trong gia đình và các máy phát này được kết nối trực tiếp với mạng lưới điện hạ thế công cộng cung cấp cho các tòa nhà sử dụng cho mục đích gia đình, loại A theo Phát xạ tần số vô tuyến CISPR 11 và Phát xạ Harmonic IEC 61000-3-2.
2. Tấm điện cực thu hồi, tái sử dụng – MEGA Soft® Universal
- Được thiết kế đặc biệt để gia tăng bảo vệ Bệnh Nhân
- Có thể tái sử dụng nhiều lần trong 2 năm, loại bỏ việc dán tấm điện cực lên người Bênh nhân
- Dễ sử dụng, chỉ cần trải lên giường mổ; không cần dán lên cơ thể Bệnh nhân và có thể sử dụng được ở 2 mặt
- Cấu tạo bởi một lớp dẫn điện ở giữa và 2 lớp gel ở phía trên và dưới của lớp dẫn điện. Khi Bệnh nhân được đặt trên tấm lót điện cực thu hồi MEGA Soft® sẽ tạo thành một tụ điện.
- Có cỡ lớn dùng chung cho Bệnh nhân người lớn và trẻ em
- Có 2 loại: Mega soft Universal và Mega soft Universal Dual (36 x 20 x 0.135 inch). Loại Dual có 2 đầu đây cắm cho phép sử dụng 2 máy phát riêng cùng 1 lúc.
3. Bút phẫu thuật điện công tác tay:
- Dẫn dòng điện tần số vô tuyến (RF) dùng trong cắt và đóng mô đơn cực từ máy phát phẫu thuật điện tần số vô tuyến (RF) đến mô mềm đích.
- Các bút đi kèm với đầu đốt đơn cực E-Z Clean, được phủ PTFE màu xanh lá cây nhằm làm giảm tổn thương mô do nhiệt và giảm dính mô vào đầu điện cực, giảm khói
- Mức hiệu điện thế tần số vô tuyến (RF): ≤ đỉnh 5,5 kV
4. Bút điện tái sử dụng E-Z Pen:
- Ở dạng không vô khuẩn và phải được tiệt khuẩn trước khi sử dụng lần đầu tiên, không đi kèm với đầu đốt điện cực
- Bút điện tái sử dụng E-Z Pen được cung cấp kèm theo một chỉ báo giới hạn số lần sử dụng và có tính năng khóa.
- Cả chỉ báo giới hạn số lần sử dụng và tính năng khóa đều nằm trên giắc cắm ở đuôi bút. Nằm ở một ô nhỏ trên giắc cắm, là chỉ báo đếm ngược số lần sử dụng 12 lần
- Mức hiệu điện thế tần số vô tuyến (RF) : ≤ 9,0 kV
5. Đầu đốt điện cực E-Z Clean
- Đầu điện cực màu xanh lá cây do có bao phủ chất PTFE (polytetrafluoroethylene là 1 trong những chất hóa hữu cơ có liên kết đơn mạnh nhất) giúp làm giảm tổn thương mô do nhiệt, giảm dính mô vào đầu điện cực, giảm 68% khói sinh ra trong quá trình phẫu thuật khi so sánh với đầu đốt không phủ PTFE và dễ dàng lau chùi muội than dính trên đầu đốt
- Có nhiều loại đầu đốt phù hợp với nhu cầu của phẫu thuật viên, có loại cho mổ hở và mổ nội soi
6. Xe đẩy và nắp bảo vệ Mega:
- Hệ thống bánh xe được lắp đặt dễ dàng, không cần các công cụ hỗ trợ.
- 2 bánh xe phía trước không có khóa và 2 bánh xe phía sau có khóa.
- Có nắp bảo vệ được đặt ở trung tâm của xe đẩy
